Gemi Ballast Sistemi
Gemi ballast sistemi, geminin stabilitesini, draftını (su çekimini) ve trimini (baş-kıç dengesini) ayarlamak amacıyla deniz suyunun gemi içindeki özel tanklara alınıp boşaltılmasını sağlayan kritik bir operasyonel sistemdir. Bu sistem, geminin yüksüz veya kısmi yüklü olduğu durumlarda pervanenin suya yeterince batmasını sağlamak, gövde üzerindeki yapısal stresleri azaltmak ve güvenli seyir koşullarını oluşturmak için hayati öneme sahiptir.
Aşağıda, modern bir gemi ballast sisteminin temel bileşenleri, çalışma prensibi ve operasyonel süreçleri detaylandırılmıştır.
Sistemin Temel Bileşenleri

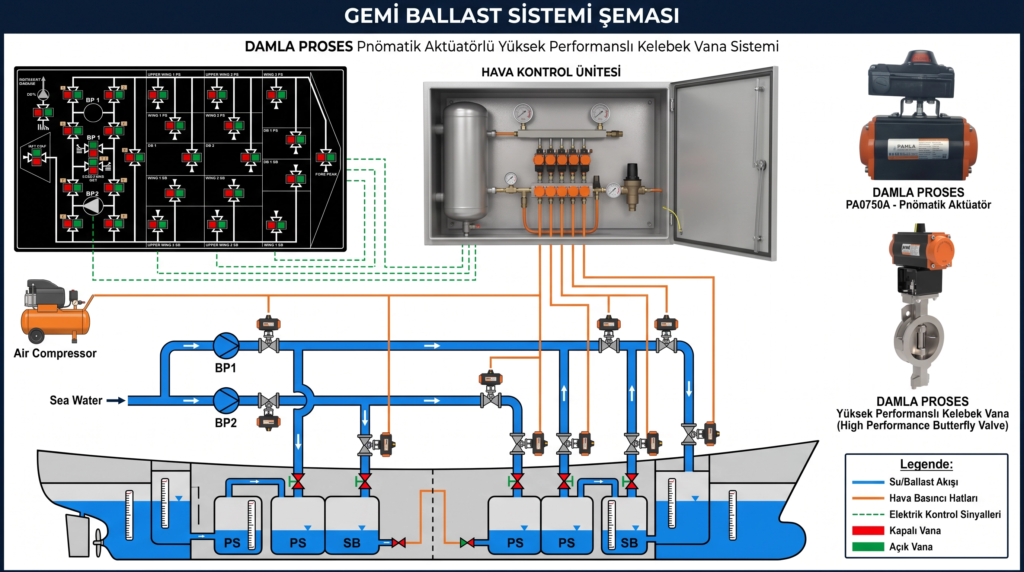

Gemi ballast sistemi, elektriksel kontrol, pnömatik güç ve mekanik akış kontrolünün entegre bir şekilde çalıştığı karmaşık bir yapıdır.
1. Ballast Kontrol Paneli (Ballast Control Panel)
Ballast kontrol paneli, sistemin merkezi yönetim birimidir. Genellikle köprüüstünde veya makine kontrol odasında (ECR) bulunur. Operatör, tüm ballast operasyonlarını bu panel üzerinden yönetir.

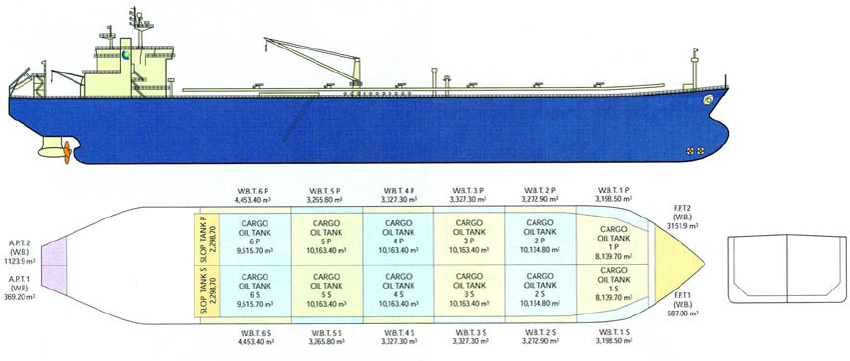

Panel üzerinde geminin farklı bölgelerinde bulunan ballast tanklarının (Upper Wing, Double Bottom - DB, Wing, Fore Peak, Aft Peak) şematik bir gösterimi yer alır. Her bir tank ve sistem bileşeni için aşağıdaki kontroller ve göstergeler bulunur:
•Vana Durum Göstergeleri: Vanaların açık veya kapalı olduğunu gösteren renkli ışıklar (genellikle kırmızı kapalı, yeşil açık).
•Pompa Kontrolleri: Sistemde bulunan ana ballast pompalarının (BP1, BP2) çalıştırılıp durdurulması.
•Deşarj Kontrolleri: Suyu denize basmak (Discharge Sea) için gerekli yönlendirme valflerinin kontrolü.

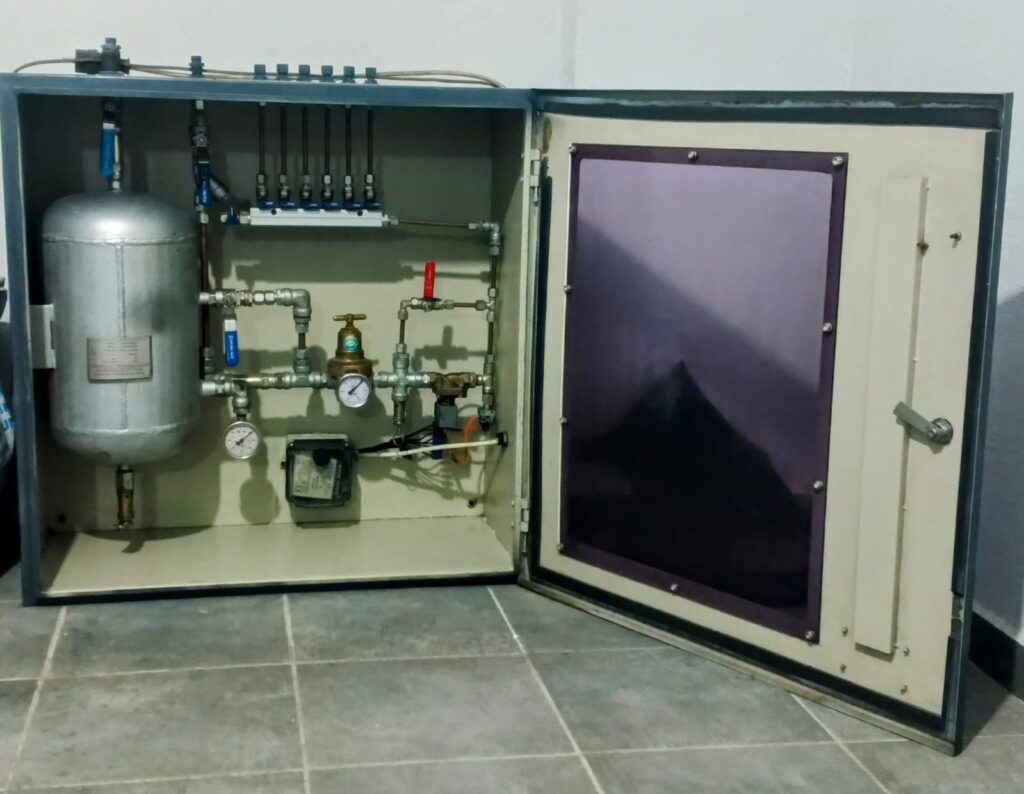

2. Hava Kontrol Ünitesi (Air Control Unit)
Pnömatik sistemlerin çalışması için gerekli olan basınçlı havayı düzenleyen ve dağıtan merkezdir. Sistem şu alt parçalardan oluşur:
•Hava Tankı: Kompresörden gelen havayı depolar ve sistemde ani basınç düşüşlerini engeller.
•Basınç Düşürücü Valfler (Regülatörler): Ana hattan gelen yüksek basınçlı havayı, aktüatörlerin çalışma basıncına (genellikle 6-8 bar) düşürür.
•Manometreler: Sistemdeki hava basıncını gösteren ölçüm cihazlarıdır.
•Solenoid Valfler: Kontrol panelinden gelen elektrik sinyallerini pnömatik sinyallere çevirerek havayı ilgili aktüatöre yönlendirir.
3. Pnömatik Aktüatör (Pneumatic Actuator)
Pnömatik aktüatörler, hava basıncını mekanik harekete çeviren elemanlardır. Ballast sistemlerinde genellikle kelebek vanaları açıp kapatmak için kullanılırlar.
Teknik Özellikleri:
•Çalışma Basıncı: Genellikle maksimum 8 BAR hava beslemesi ile çalışır.
•Hareket Tipi: Çeyrek turlu (90 derece) dönüş sağlar.
•Limit Switch Kutusu: Aktüatörün üzerinde bulunan ve vananın tam açık veya tam kapalı olduğunu algılayarak kontrol paneline elektriksel geri bildirim gönderen sensör kutusudur.
4. Kelebek Vana (Butterfly Valve)
Ballast suyu akışını fiziksel olarak kontrol eden elemandır. Pnömatik aktüatörün altına monte edilir.
•Aktüatörden gelen dönme hareketi ile vananın içindeki disk 90 derece dönerek su yolunu açar veya kapatır.
•Deniz suyuna dayanıklı malzemelerden (genellikle paslanmaz çelik veya özel alaşımlar) üretilir.
•Kompakt yapısı sayesinde gemi içindeki dar alanlarda (boru tünelleri vb.) kullanıma çok uygundur.
Sistemin Çalışma Prensibi
Ballast operasyonları temel olarak iki ana işlemden oluşur: Ballast alma (Ballasting) ve Ballast basma (De-ballasting).
Ballast Alma (Ballasting) Operasyonu
Bir ballast tankına su alma operasyonu şu adımlarla gerçekleşir:
1.Komut: Operatör, ballast kontrol panelinden ilgili tankın vanasını açma düğmesine basar.
2.Sinyal İletimi: Panelden çıkan elektrik sinyali, hava kontrol ünitesindeki ilgili solenoid valfe ulaşır.
3.Hava Yönlendirmesi: Solenoid valf açılarak, basınçlı havanın pnömatik aktüatörün "açma" portuna gitmesine izin verir.
4.Mekanik Hareket: Aktüatörün içindeki pistonlar hava basıncı ile hareket eder ve bağlı olduğu kelebek vananın milini 90 derece döndürür.
5.Geri Bildirim: Vana tam açık konuma geldiğinde, aktüatör üzerindeki limit switch kapanır ve kontrol paneline sinyal gönderir. Paneldeki vana durum göstergesi güncellenir.
6.Pompalama: Gerekli vanalar açıldıktan sonra operatör ballast pompasını çalıştırır. Deniz suyu, deniz sandığından (sea chest) emilerek açık olan vanalar üzerinden ilgili ballast tankına doldurulur.
Ballast Basma (De-ballasting) Operasyonu
Suyu boşaltma işleminde ise süreç tersine işler:
1.İlgili tankın vanaları ve denize deşarj (Discharge Sea) vanaları açılır.
2.Pompalar çalıştırılarak su tanklardan emilir ve denize basılır.
3.İşlem tamamlandığında pompalar durdurulur ve vanalar kapatılır.
Sonuç
Gemi ballast sistemi; elektriksel kontrol, pnömatik güç ve mekanik akış kontrolünün mükemmel bir entegrasyonudur. Bu sistem sayesinde binlerce tonluk su transferleri, tek bir operatör tarafından güvenle ve hızlıca gerçekleştirilebilir. Sistemin doğru ve verimli çalışması, geminin güvenli seyri için kritik bir gerekliliktir.
